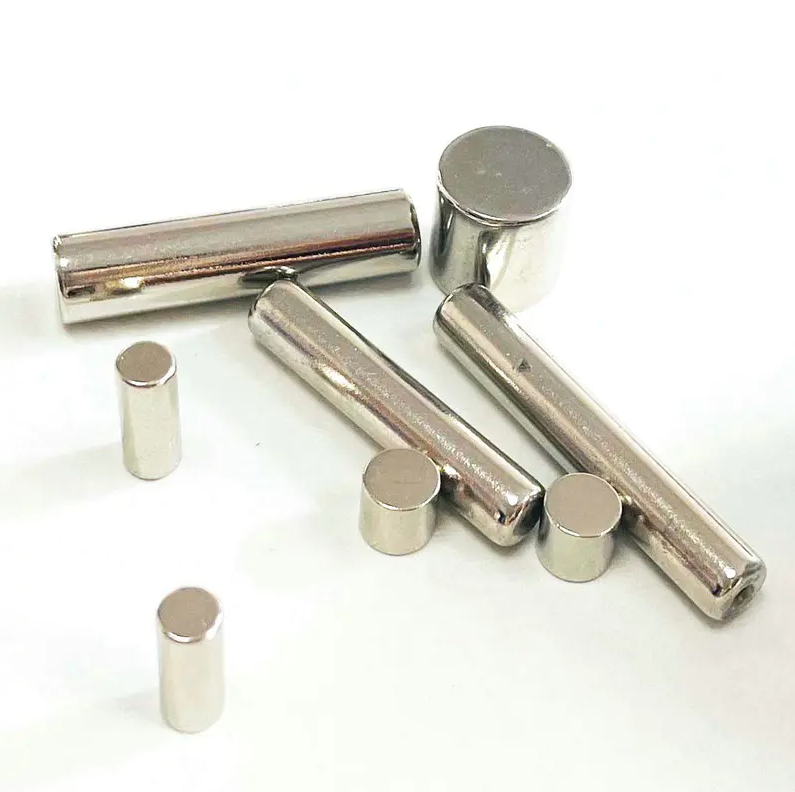

Neodymové valcové magnety – prečo sú také silné?

Neodymové valcové magnety sú výnimočne pevné, pretože sú vyrobené zo zliatiny neodýmu, železa a bóru (NdFeB) — najvýkonnejší materiál s permanentným magnetom, aký bol kedy objavený . Ich valcová geometria sústreďuje magnetický tok pozdĺž jednej osi a ich vysoká koercivita zaisťuje, že pole zostáva stabilné aj pri mechanickom namáhaní alebo protiľahlých magnetických silách. Stručne povedané, materiál aj tvar spolupracujú pri vytváraní magnetickej sily ďaleko za hranicou toho, čo môžu dosiahnuť tradičné feritové alebo alnico magnety.

Kryštálová štruktúra NdFeB: Kde začína sila

The foundation of a neodýmový magnet valca sila spočíva v jeho atómovej štruktúre. NdFeB magnety sú postavené okolo tetragonálnej kryštálovej mriežky (Nd₂Fe₁₄B), v ktorej atómy železa poskytujú primárny magnetický moment zatiaľ čo atómy neodýmu vytvárajú masívnu magnetokryštalickú anizotropiu - čo znamená, že elektróny silne preferujú zarovnanie pozdĺž jednej špecifickej osi.

Táto anizotropia je kľúčovým diferenciátorom. Energeticky veľmi sťažuje otáčanie magnetických domén z ich preferovaného smeru, čo sa priamo prejavuje vysokou koercitivitou (odolnosťou voči demagnetizácii). Atómy bóru stabilizujú kryštálovú mriežku, čím zabraňujú štrukturálnemu kolapsu pri tepelnom alebo mechanickom namáhaní.

Na porovnanie, bežné feritové magnety majú oveľa nižšiu anizotropiu, čo je dôvod, prečo malý neodýmový valec ľahko vytiahne feritový blok, ktorý je mnohokrát väčší ako je jeho veľkosť.

Kľúčové magnetické vlastnosti: Čísla za mocou

Tri merateľné vlastnosti definujú výkon magnetu. Neodymové valcové magnety lead in all three:

Energetický produkt (BHmax) je najvýpovednejší údaj — meria, koľko využiteľnej magnetickej energie je uloženej na jednotku objemu. Neodymové magnety triedy N52 dosahujú až 440 kJ/m³ , viac ako desaťnásobok typického feritového magnetu. To je dôvod, prečo neodymové valce môžu vytvárať silné prídržné sily z veľmi kompaktného tela.

Ako tvar valca zosilňuje výkon

Tvar nie je pasívnym faktorom – aktívne určuje, ako je magnetický tok smerovaný a koncentrovaný. Valcový tvar ponúka špecifické geometrické výhody:

Axial Flux Concentration

Keď je valcový magnet magnetizovaný axiálne (cez jeho ploché plochy), všetok tok vychádza z jednej kruhovej plochy a vracia sa cez druhú. To vytvára pevne zaostrené pole s vysokou hustotou na každom póle. Valec s a pomer priemeru k dĺžke blízky 1:1 má tendenciu maximalizovať intenzitu poľa na póloch pre daný objem materiálu.

Znížený demagnetizačný faktor

Všetky magnety vytvárajú vnútorné demagnetizačné pole, ktoré pôsobí proti ich vlastnej magnetizácii. Predĺžené valce (kde výška výrazne presahuje priemer) majú v axiálnom smere nižší demagnetizačný faktor. To znamená, že viac vlastnej magnetickej energie magnetu prispieva k vonkajšiemu poľu, a nie je zbytočné bojovať proti vnútornej opozícii.

Možnosť radiálnej magnetizácie

Cylinder magnets môžu byť tiež magnetizované radiálne, so severným pólom na zakrivenom vonkajšom povrchu a južným pólom v strede (alebo naopak). Táto konfigurácia je široko používaná v elektromotoroch a snímačoch, kde sa vyžaduje rotujúce rovnomerné radiálne pole. Kruhová symetria valca je jedinečne vhodná pre túto aplikáciu.

Výrobný proces: Ako sa surová zliatina stáva vysokovýkonným magnetom

Sila hotového neodýmového valcového magnetu nie je automatická – závisí od prísne kontrolovaného výrobného procesu:

1. Tavenie a odlievanie zliatin — Neodym, železo a bór sa spolu tavia a odlievajú do ingotov alebo pásovo odlievajú do tenkých vločiek, aby sa vytvorila jednotná mikroštruktúra.
2. Milling to fine powder — Zliatina je rozomletá na častice s veľkosťou približne 3–5 mikrometrov. Každá častica je ideálne jedna magnetická doména, čo je nevyhnutné pre maximálnu koercitivitu.
3. Zarovnanie v magnetickom poli — Prášok je stlačený do tvaru, zatiaľ čo silné vonkajšie pole vyrovná všetky kryštálové osi v rovnakom smere. Tento krok je kritický – nesprávne zarovnané zrná priamo znižujú konečnú silu magnetu.
4. Spekanie — Lisovaný výlisek sa zahreje na približne 1 000 – 1 100 °C, pričom sa častice spoja do hustého pevného telesa bez toho, aby sa roztavili. Tepelné spracovanie po spekaní optimalizuje chémiu hraníc zŕn.
5. Machining and coating — Spekaný NdFeB je krehký a náchylný na koróziu. Valce sú narezané na presné rozmery a potom potiahnuté – najčastejšie niklom-meď-niklom alebo zinkom – na ochranu pred oxidáciou.
6. Konečná magnetizácia — Hotový valec sa umiestni do pulzného magnetizéra, ktorý nasýti materiál pôsobením poľa silnejšieho ako prah koercitivity, čím sa domény zablokujú do trvalého zarovnania.

Každý krok ovplyvňuje výslednú známku. Rozdiel medzi magnetom N35 a N52 pochádza z veľkej časti z čistoty prášku, presnosti zarovnania a podmienok spekania – nie zo zásadne odlišných materiálov.

Systém známok: Čo v skutočnosti znamená N35 až N52

Neodymové magnety sa predávajú v štandardizovaných triedach. Číslo za „N“ priamo odkazuje na maximálny energetický produkt v megagauss-oerstedoch (MGOe):

• N35 — Energetický produkt ~35 MGOe (≈ 279 kJ/m³). Vstupná trieda, široko dostupná a nákladovo efektívna.
• N42 — Energetický produkt ~42 MGOe (≈ 334 kJ/m³). Populárna rovnováha medzi silou a dostupnosťou.
• N52 — Energetický produkt ~52 MGOe (≈ 414 kJ/m³). Najvyššia komerčne dostupná trieda vyžadujúca extrémne čistú zliatinu a presné spracovanie.

Ďalšie písmenové prípony označujú teplotnú odolnosť: obyčajné triedy „N“ sú dimenzované do 80 °C, zatiaľ čo triedy „M“, „H“, „SH“, „UH“ a „EH“ tolerujú až 200 °C. Vyššia teplotná odolnosť sa dosahuje pridaním dysprosia alebo terbia, ktoré zvyšuje koercitivitu za cenu mierne zníženého energetického produktu.

Sila skutočného sveta: Praktické príklady

Abstraktné magnetické vlastnosti nadobúdajú význam, keď sa premietnu do skutočných prídržných síl. Nasledujúce príklady ilustrujú, čo dokážu neodymové valcové magnety v typických komerčných veľkostiach:

Všimnite si, že tieto ťahové sily sa merajú za ideálnych podmienok (rovný, čistý oceľový povrch, plný kontakt). Dokonca aj malá vzduchová medzera dramaticky znižuje efektívnu silu — medzera 1 mm môže znížiť ťažnú silu o 50 % alebo viac v závislosti od veľkosti a triedy magnetu.

Obmedzenia, ktoré ovplyvňujú silu skutočného sveta

Napriek ich výnimočnému výkonu majú neodýmové valcové magnety dobre definované fyzikálne limity, ktoré musia technici a používatelia zohľadniť:

Citlivosť na teplotu

Štandardné neodýmové magnety triedy N začínajú reverzibilne strácať magnetizáciu nad približne 80 °C. If heated past the Curieova teplota 310–340 °C , sú trvalo demagnetizované. Naproti tomu alnico magnety zostávajú funkčné až do 550°C. Pre vysokoteplotné aplikácie sú potrebné varianty vyššieho stupňa s prídavkami dysprosia.

Krehkosť a krehkosť

Spekaný NdFeB má mikroštruktúru podobnú keramike. Valcové magnety môžu prasknúť alebo sa rozbiť, ak sa náhle spoja alebo spadnú na tvrdý povrch. Toto nie je slabina ich magnetických vlastností – ide o mechanické obmedzenie procesu spekania, ktoré sa musí riadiť vhodnou manipuláciou a montážou.

Korózia bez povlaku

Nepotiahnutý NdFeB rýchlo oxiduje vo vlhkom prostredí a vytvára práškový povrch, ktorý zhoršuje štrukturálnu integritu aj magnetický výkon. Niklové alebo zinkové povlaky aplikované počas výroby sú funkčné, nielen kozmetické – poškodenie povlaku môže spustiť koróziu, ktorá postupne oslabuje magnet.

Prečo neodymové valcové magnety prekonávajú iné tvary pri mnohých použitiach

V porovnaní s kotúčovými magnetmi (veľmi nízky pomer výšky k priemeru), blokovými magnetmi alebo prstencovými magnetmi ponúkajú valce praktickú kombináciu výhod:

• Predvídateľná geometria poľa — Osová symetria robí výpočty magnetického poľa jednoduchými, čo je cenné pre inžiniersky dizajn.
• Silné pólové tváre — Ploché kruhové konce dobre koncentrujú tok a vytvárajú vysokú intenzitu povrchového poľa užitočnú na snímanie a upínanie.
• Versatile aspect ratios — Zmenou pomeru dĺžky k priemeru možno ten istý materiál optimalizovať pre rôzne profily poľa: krátke valce vytvárajú široké, plytké pole, zatiaľ čo dlhé valce vytvárajú užšie a hlbšie pole.
• Kompatibilita s rotačnými systémami — Valce prirodzene zapadajú do otvorov, krytov a rotorov, vďaka čomu sú štandardným tvarovým faktorom motorov, ovládačov a kódovačov.

Diskové magnety, hoci sú podobné, majú vyšší demagnetizačný faktor v dôsledku ich veľkej čelnej plochy v porovnaní s ich hrúbkou, čo ich robí o niečo menej účinnými na jednotku objemu materiálu. Pre aplikácie, kde záleží na ťažnej sile aj kompaktnej dĺžke, je geometria valca často optimálnou voľbou.
