Ako si vybrať správny magnet NdFeB pre vašu aplikáciu?

Výber správneho magnetu NdFeB (Neodym Iron Boron) závisí od piatich základných faktorov: stupeň (magnetická sila), maximálna prevádzková teplota, typ povlaku, tvar a rozmery a smer magnetizácie . Uveďte správne týchto päť parametrov a magnet bude vo vašej aplikácii spoľahlivo fungovať roky. Vynecháte čo i len jeden a riskujete demagnetizáciu, zlyhanie korózie alebo mechanický nesúlad. Táto príručka vás systematicky prevedie každým rozhodnutím.

Pochopte systém známok skôr, ako čokoľvek iné

NdFeB magnety sú klasifikované podľa stupňa, vyjadrené ako číslo, za ktorým nasleduje jedno alebo dve písmená – napríklad N35, N42, N52 alebo N35SH. Číslo označuje maximálny energetický produkt v MGOe (Megagauss-Oersteds) , čo je priama miera hustoty magnetickej energie. Písmená označujú triedu tepelného výkonu magnetu.

Tu je rozpis bežných tried a ich typických energetických produktov:

Praktické pravidlo: nevyberajte automaticky najvyššiu triedu . Vyššie triedy sa ťažšie obrábajú, sú krehkejšie a môžu mať nižšiu koercitivitu, čo znamená, že sa ľahšie demagnetizujú pri zvýšených teplotách. Prispôsobte stupeň skutočnej intenzite poľa požadovanej vo vašom návrhu.

Prispôsobte teplotné hodnotenie vášmu prevádzkovému prostrediu

Teplota je najčastejšie prehliadaná špecifikácia pri výbere NdFeB magnety . Štandardné magnety triedy N (bez prípony) majú maximálnu prevádzkovú teplotu iba 80 °C . Ich vystavenie vyšším teplotám spôsobuje nezvratnú demagnetizáciu – poruchu, ktorú nemožno opraviť bez remagnetizácie.

Prípona písmena v triede označuje triedu koercitivity pri vysokej teplote:

• Žiadna prípona (napr. N42): Maximálna prevádzková teplota 80°C
• M (napr. N42M): Do 100°C
• H (napr. N42H): Do 120°C
• SH (napr. N38SH): Do 150°C
• UH (napr. N35UH): Až do 180°C
• EH (napr. N33EH): Do 200°C
• AH (napr. N30AH): Až do 220°C

Napríklad trakčný motor elektrického vozidla môže mať vo vnútri zostavy rotora teploty 120–150 °C. V tomto prípade je vhodnou voľbou trieda N42H alebo N38SH. Použitie štandardného N42 by malo za následok stratu poľa počas prvého pracovného cyklu pri zvýšených teplotách.

Počítajte aj s magnetom teplotný koeficient remanencie , čo je typicky -0,11 % až -0,12 % na °C pre NdFeB. Magnet s menovitým výkonom 1,30 T pri 20 °C vyprodukuje približne 1,17 T pri 120 °C – 10 % zníženie, ktoré musí byť zohľadnené pri návrhu vášho magnetického obvodu.

Vyberte si ten správny náter pre vaše prostredie

NdFeB magnety sú vysoko náchylné na koróziu. Základná zliatina obsahuje železo a prvky vzácnych zemín, ktoré bez ochranného náteru rýchlo hrdzavejú vo vlhkom alebo chemicky agresívnom prostredí. Výber nesprávneho povlaku je jednou z hlavných príčin predčasného zlyhania magnetu v poli.

Bežné možnosti povrchovej úpravy a ich vlastnosti

Všimnite si, že hrúbka povlaku priamo ovplyvňuje rozmerové tolerancie. Ak má váš dizajn tesné vôle – napríklad štrbina rotora s toleranciou 0,1 mm – 20 μm vrstva niklu musí byť zohľadnená v opracovaných rozmeroch magnetu.

Definujte tvar a rozmery na základe vášho magnetického obvodu

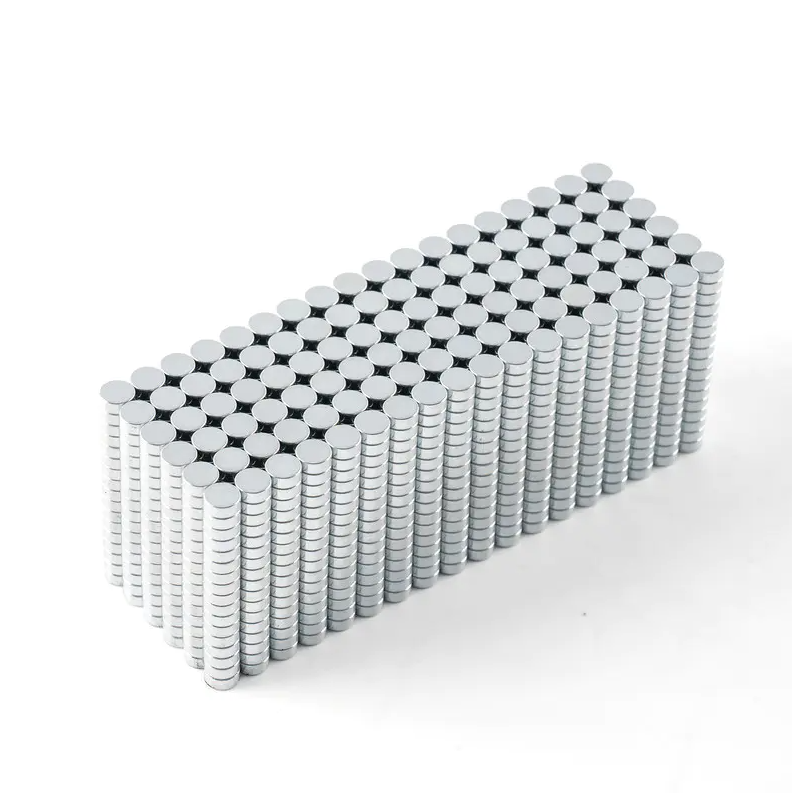

NdFeB magnety sú vyrábané v širokej škále štandardných tvarov: bloky, kotúče, krúžky, oblúky, tyče a profily na mieru. Tvar, ktorý si vyberiete, musí slúžiť geometrii magnetického obvodu, nie naopak.

Medzi hlavné rozmerové úvahy patria:

• Pomer dĺžky k priemeru (L/D) pre valcové magnety: Pomer L/D nad 0,7 je všeobecne výhodný, aby sa zabránilo samodemagnetizácii z tvarového faktora.
• Oblúkové magnety pre motory: Vnútorný a vonkajší polomer, uhol oblúka (napr. 45°, 60°, 90°) a hrúbka ovplyvňujú hustotu toku vo vzduchovej medzere. Dokonca aj 1° odchýlka uhla oblúka môže posunúť tvar vlny spätného EMF v motore BLDC.
• Prstencové magnety pre stroje s axiálnym tokom: Rovnomernosť hrúbky steny ±0,05 mm je často rozhodujúca pre vyvážený výkon.
• Stupne tolerancie: Štandardné tolerancie sú typicky ±0,1 mm pre spekaný NdFeB. Presné brúsenie môže dosiahnuť ±0,02 mm, ale zvyšuje náklady a dodaciu dobu.

Pre pridržiavacie magnety používané v prípravkoch alebo západkách je sila ťahu silne závislá od vzduchovej medzery. Kotúčový magnet dimenzovaný na ťažnú silu 10 kg pri 0 mm medzere vyprodukuje menej ako 1 kg pri 3 mm vzduchovej medzere – faktor 10 poklesu kvôli samotnej neochote vzduchovej medzery.

Zadajte smer magnetizácie pre vašu zostavu

NdFeB magnety môžu byť magnetizované v rôznych smeroch vzhľadom na ich geometriu. Najbežnejšie možnosti sú axiálne (cez hrúbku), diametrálne (cez priemer) a radiálne (od stredu smerom von). Zadanie nesprávneho smeru magnetizácie bude mať za následok magnet, ktorý nebude možné použiť vo vašej zostave, aj keď sú všetky ostatné parametre správne.

• Axiálna magnetizácia: Štandard pre väčšinu kotúčových a blokových magnetov. Severný a južný pól sú na plochých stenách.
• Diametrická magnetizácia: Spoločné pre valcové tyče používané v snímačoch a lineárnych ovládačoch. Póly sú na opačných stranách valca.
• Radiálna magnetizácia: Používa sa v prstencových magnetoch pre jednosmerné motory a určité konfigurácie reproduktorov. Vyžaduje špecializované magnetizačné prípravky a je zložitejšia na výrobu.
• Viacpólová magnetizácia: Aplikuje sa na krúžky alebo oblúky v krokových motoroch a aplikáciách kódovačov. Jeden prstenec môže mať 8, 16 alebo dokonca 32 pólov so striedajúcimi sa oblasťami sever-juh.

Pred integráciou magnetov do zostavy vždy potvrďte smer magnetizácie pomocou Gaussovho metra alebo Hallovej sondy, najmä vo viacpólových konfiguráciách, kde môžu chyby polarity spôsobiť nevyváženosť rotora.

Zohľadnite mechanické vlastnosti a manipulačné obmedzenia

NdFeB magnety sú spekané materiály podobné keramike. sú tvrdé, ale krehké , s pevnosťou v tlaku približne 1 050 MPa, ale pevnosťou v ohybe len 250 MPa. To znamená, že môžu dobre odolávať stlačeniu, ale prasknú alebo prasknú pri ohybe, náraze alebo ťahovom namáhaní.

Praktické požiadavky na manipuláciu naplánovať:

• Veľké magnety (nad 50 mm v akomkoľvek rozmere) vyžadujú pri montáži upevňovacie prvky alebo rozpery, aby sa zabránilo nekontrolovanému priťahovaniu a prasknutiu pri náraze.
• NdFeB magnety should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Pri montáži je bežné lepenie; lepidlo však musí byť dimenzované na prevádzkovú teplotu a rozdielnu tepelnú rozťažnosť medzi magnetom (koeficient ~5 × 10⁻⁶/°C) a oceľovým puzdrom (~11 × 10⁻⁶/°C).
• Kardiostimulátory, kreditné karty a mechanické hodinky musia byť pri manipulácii s vysokokvalitnými magnetmi vo vzdialenosti najmenej 10–15 cm.

Použite rozhodovací rámec na konvergenciu správnej špecifikácie

Pri získavaní zdrojov NdFeB magnety pre novú aplikáciu, prepracovanie týchto otázok v poradí systematicky odstráni nevhodné možnosti:

1. Akú maximálnu teplotu dosiahne magnet v prevádzke? → Toto určuje príponu stupňa (bez prípony, M, H, SH, UH, EH alebo AH).
2. Aká hustota toku alebo sila ťahu je potrebná v pracovnom bode? → Toto určuje minimálny energetický produkt a teda aj číselný stupeň (napr. N35 vs. N48).
3. Aká je environmentálna expozícia? → Toto určuje náter (Ni pre suché interiéry, epoxid alebo Parylén pre vlhké alebo chemické prostredie).
4. Aký tvar a smer magnetizácie vyžaduje magnetický obvod? → Toto určuje geometriu a orientáciu.
5. Aké sú požadované rozmerové tolerancie? → Toto určuje, či postačujú štandardné tolerancie spekania alebo či je potrebné presné brúsenie.
6. Aké množstvo je požadované a v akej frekvencii dodávky? → To má vplyv na to, či sú praktickejšie štandardné katalógové veľkosti alebo vlastné nástroje.

Pred dokončením špecifikácie pre akúkoľvek veľkoobjemovú alebo bezpečnostne kritickú aplikáciu sa dôrazne odporúča spustiť magnetickú simuláciu konečných prvkov (FEM) s použitím skutočných údajov B-H krivky pre vami vybraný stupeň – nie zjednodušené predpoklady.

Overte kvalitu prostredníctvom štandardizovaného testovania

Po identifikácii cieľovej špecifikácie si vyžiadajte protokoly o certifikovanom teste materiálu (CMTR) alebo údaje o testoch tretích strán, ktoré potvrdzujú nasledujúce parametre pre každú výrobnú dávku:

• Remanencia (Br) — overené pomocou kalibrovaného fluxmetra, nie len povrchovým Gaussovým odčítaním
• Koercivita (Hcb a Hcj) — vnútorná koercivita Hcj je obzvlášť kritická pre vysokoteplotné triedy
• Maximálny energetický produkt (BHmax) — musí spadať do deklarovaného klasifikačného okna
• Výsledky testu soľného postreku — ASTM B117 alebo ekvivalent, zodpovedajúci špecifikácii náteru
• Správa o rozmerovej kontrole — kritické rozmery overené voči toleranciám výkresu pomocou CMM alebo optického merania

Konzistencia medzi jednotlivými dávkami je známou výzvou pri výrobe spekaných NdFeB. Magnetické vlastnosti sa môžu medzi jednotlivými dávkami pece líšiť o ± 3–5 %, čo je dôležité pri presných aplikáciách. Špecifikovanie vstupných kontrolných kritérií v nákupnej objednávke – nielen spoliehanie sa na samocertifikáciu dodávateľa – je praktickým krokom, ktorý zabráni zlyhaniam montáže.
