NdFeB magnety — spekané neodýmovo-železo-bórové permanentné magnety — sú najvýkonnejšie komerčne dostupné permanentné magnety na svete s energetickými produktmi v rozmedzí od 35 MGOe (N35) do 52 MGOe (N52) a viac. Sú kritickým materiálom pre moderné elektromotory, priemyselnú automatizáciu, lekárske prístroje, systémy obnoviteľnej energie a spotrebnú elektroniku. Či už získavate od a výrobca neodymových magnetov pre veľkoobjemovú výrobu motorov alebo potrebujete vlastné magnety NdFeB pre presný prístroj, pochopenie toho, na čo sa magnety NdFeB používajú, je základom pre výber správneho materiálu a triedy.
Ningbo Tujin Magnetic Industry Co., Ltd. je profesionál Výrobca magnetov NdFeB a továreň na magnety vzácnych zemín špecializujúca sa na vysokovýkonné vysokoteplotné motorové magnety a presné tvary na mieru pre náročné globálne aplikácie. Táto príručka pokrýva celý rozsah aplikácií magnetov NdFeB, tried, kompozícií, povlakov a návrhov.
Termín NdFeB znamená neodým (Nd), železo (Fe) a bór (B) – tri primárne zložky zliatiny. Dominantnou magnetickou fázou je Nd2Fe14B, tetragonálna intermetalická zlúčenina, ktorú prvýkrát nezávjele syntetizovali General Motors a Sumitomo Special Metals v roku 1984. Význam magnetu NdFeB v praxi ide o spekaný alebo viazaný permanentný magnet s najvyšším známym energetickým produktom akéhokoľvek magnetického materiálu pri izbovej teplote.
Zloženie magnetu NdFeB hmotnosti je približne 29 – 32 % neodýmu (prvok vzácnych zemín), 64 – 68 % železa a 1 % bóru, s malými prídavkami dysprózia (Dy), terbia (Tb), kobaltu (Co), hliníka (Al), medi (Cu) a nióbu (Nb) na optimalizáciu koercitivity, teplotnej stability a hraníc zŕn. Vysokoteplotné NdFeB magnety obsahujú zvýšené hladiny Dy alebo Tb – ťažké prísady vzácnych zemín, ktoré výrazne zlepšujú odolnosť magnetu voči demagnetizácii pri zvýšených prevádzkových teplotách, vďaka čomu sú nevyhnutné pre NdFeB magnety pre motory v nových energetických vozidlách a priemyselných pohonoch.
| Prvok | Symbol | Typický obsah | Primárna funkcia |
|---|---|---|---|
| Neodym | Nd | 29 – 32 % hmotn. | Primárny formovač magnetickej fázy (Nd2Fe14B) |
| Železo | Fe | 64 – 68 % hmotn. | Poskytuje magnetizáciu s vysokou saturáciou |
| bór | B | ~1 % hmotn. | Stabilizuje tetragonálnu kryštálovú štruktúru |
| Dysprosium | Dy | 0–6 % hmotn. | Zvyšuje koercitivitu pre vysokoteplotné triedy |
| Terbium | Tb | 0–2 % hmotn. | Alternatívne pridanie HRE, vyššia koercivita/atóm |
| kobalt | Co | 0–3 % hmotn. | Zlepšuje Curieho teplotu a odolnosť proti korózii |
The Magnetické triedy NdFeB systém klasifikuje magnety predovšetkým podľa ich maximálneho energetického produktu (BHmax), vyjadreného v MGOe (Mega Gauss Oersteds) alebo kJ/m3. Štaardné stupne sa pohybujú od N35 až N52 , pričom vyššie čísla naznačujú väčšiu hustotu magnetickej energie. Prípony stupňov – H, SH, UH, EH, AH – označujú postupne vyššie maximálne prevádzkové teploty a úrovne koercitivity.
Vyššie uvedená tabuľka predstavuje dve kľúčové osi špecifikácie magnetu NdFeB: energetický produkt podľa základnej triedy (N35–N52, zobrazené červenou farbou) a maximálnu prevádzkovú teplotu podľa prípony triedy (N až NUH, znázornené modrou). Neodymové magnety N52 poskytujú najvyšší energetický produkt akejkoľvek komerčne vyrábanej spekanej triedy NdFeB, ktorá ponúka až 52 MGOe – zhruba o 50 percent viac magnetickej energie na jednotku objemu ako N35. Vďaka tomu sú formáty blokov s neodýmovými magnetmi N52 obzvlášť cenené v dizajne vysokovýkonných motorov s obmedzeným priestorom. Systém teplotnej prípony je rovnako dôležitý pre aplikácie motorov: štandardné magnety triedy N sú dimenzované iba na 80 stupňov Celzia, zatiaľ čo triedy NUH a NEH odolávajú 180 až 200 stupňov Celzia – špecifikácia nevyhnutná pre EV trakčné motory, servopohony a kompresorové motory, kde teploty vinutia môžu prekročiť 150 stupňov Celzia. Výber správnej kombinácie energetického produktu a teplotnej triedy je prvým a najdôležitejším krokom v špecifikácii vlastného magnetu NdFeB.
Otázka o na čo sa používajú neodýmové magnety má rozsiahlu odpoveď, ktorá pokrýva prakticky každé technologicky náročné odvetvie. Ako a výrobca magnetov vzácnych zemín , Tujin Magnetic Industry dodáva NdFeB magnety v nasledujúcich primárnych sektoroch:
NdFeB magnety pre motory predstavujú jediný najväčší aplikačný segment, ktorý predstavuje odhadom 60 až 65 percent celosvetovej spotreby NdFeB podľa hodnoty. V elektrických vozidlách, permanentné magnety pre elektromotory — konkrétne synchrónne motory s interným permanentným magnetom (IPMSM) — umožňujú hustotu výkonu nedosiahnuteľnú s alternatívami indukcie alebo vinutého poľa. Typický 150kW EV trakčný motor spotrebuje približne 2 až 4 kg vysokokvalitného sintrovaného NdFeB. Motorové neodymové magnety pre EV aplikácie zvyčajne vyžadujú triedy ako 38UH, 40UH alebo 42SH, ktoré kombinujú vysokú remanenciu s dostatočnou koercitivitou, aby odolali demagnetizácii pri špičkových prevádzkových teplotách.
Vlastné magnety motora pre priemyselnú automatizáciu zahŕňajú oblúkové segmentové magnety pre rotory servomotorov, prstencové magnety pre BLDC (Brushless DC) statory a vysokokoercitívne bloky pre magnetické separátory a prídržné zostavy. Magnety vzácnych zemín pre motory v aplikáciách servo a robotických kĺbov vyžadujú extrémne tesné rozmerové tolerancie – zvyčajne ±0,05 mm pri kritických rozmeroch – a konzistentné magnetické vlastnosti vo veľkých výrobných sériách, aby sa zabezpečila rovnomerná charakteristika zvlnenia krútiaceho momentu.
Energeticky účinné kompresorové motory pre klimatizácie, invertorové motory práčok a motory ventilátorov s premenlivou rýchlosťou sa spoliehajú na sintrované neodýmové magnety aby dosiahli svoje hodnotenie účinnosti. V audio sektore poskytujú magnety NdFeB v reproduktoroch vynikajúcu citlivosť a prechodovú odozvu v porovnaní s feritovými alternatívami. Senzorové magnety v enkodéroch, snímačoch polohy a telesách škrtiacej klapky v automobiloch sú ďalšou veľkoobjemovou aplikáciou pre vlastné magnety NdFeB v kompaktných geometriách.
Medzi medicínske aplikácie patria mikromotory pre násadce zubných implantátov, pohony kĺbov chirurgických robotov, motory inzulínovej pumpy a systémy riadenia katétrov. Tieto aplikácie vyžadujú najvyššiu úroveň rozmerovej presnosti, povrchovej úpravy a magnetickej konzistencie medzi jednotlivými dávkami. Ako a Dodávateľ magnetov NdFeB Tujin, ktorý slúži zdravotníckym zákazníkom, poskytuje úplnú sledovateľnosť materiálu a dokumentáciu kontroly vrátane Br, Hcj, BHmax a záznamov o hrúbke povlaku pre každú výrobnú dávku.
Generátory veterných turbín s priamym pohonom sú hlavnou a rastúcou aplikáciou pre veľké formáty magnety vzácnych zemín . 5MW veterná turbína na mori s priamym pohonom môže vyžadovať viac ako 2 000 kg spekaných NdFeB v rotore generátora. Ako sa veterné turbíny zmenšujú smerom k 12 MW a viac, dopyt po vysokovýkonných permanentných magnetoch od továrne na neodymové magnety s overenou veľkoformátovou výrobnou kapacitou sa stále zvyšuje.
Vodorovný stĺpcový graf vyššie zobrazuje odhadovanú distribúciu dopytu po magnetoch NdFeB v kľúčových odvetviach konečného použitia. Aplikácie EV a motorov spolu predstavujú približne 40 percent celkového dopytu po NdFeB , čo odráža zrýchľujúci sa prechod na elektrifikovanú dopravu a ústrednú úlohu motorov s permanentnými magnetmi v architektúre hnacieho ústrojenstva EV. Priemyselná automatizácia predstavuje 24 percent – segment poháňaný globálnou expanziou továrenskej robotiky, servo lisovacích systémov a presných CNC zariadení – ktoré sa všetky spoliehajú na magnety motora s vysokým krútiacim momentom, aby poskytli presnosť a odozvu, ktorú automatizovaná výroba vyžaduje. Očakáva sa, že 16-percentný podiel veternej energie výrazne porastie do roku 2030, keďže konštrukcie turbín s priamym pohonom získajú podiel na trhu v porovnaní s alternatívami s prevodom. Aplikácie lekárskych a presných zariadení, hoci sú menšieho objemu, patria medzi najnáročnejšie z hľadiska rozmerovej tolerancie a magnetickej uniformity, vďaka čomu sú prioritou špecializovaných výrobcov magnetov NdFeB na mieru. Šírka tohto profilu dopytu podčiarkuje prečo NdFeB magnety manufacturer schopnosti naprieč triedami, tvarmi a nátermi sú také dôležité pre obsluhu viacerých odvetví z jednej výrobnej platformy.
Ako vedúci vlastné neodýmové magnety výrobca, Tujin Magnetic Industry, vyrába komplexnú škálu geometrií magnetov na uspokojenie požiadaviek na magnetické obvody rôznych dizajnov motorov a zariadení. Nasledujúce obrázky produktov ilustrujú šírku presných tvarov dostupných u nás Továreň na magnety NdFeB :

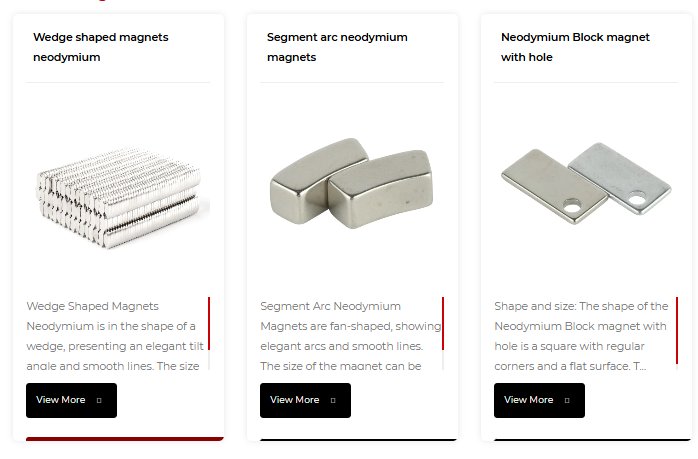

Neodymové magnety v tvare klinu, segmentové oblúkové magnety NdFeB a blokové magnety s otvorom – vlastné tvary od spoločnosti Tujin Magnetic Industry

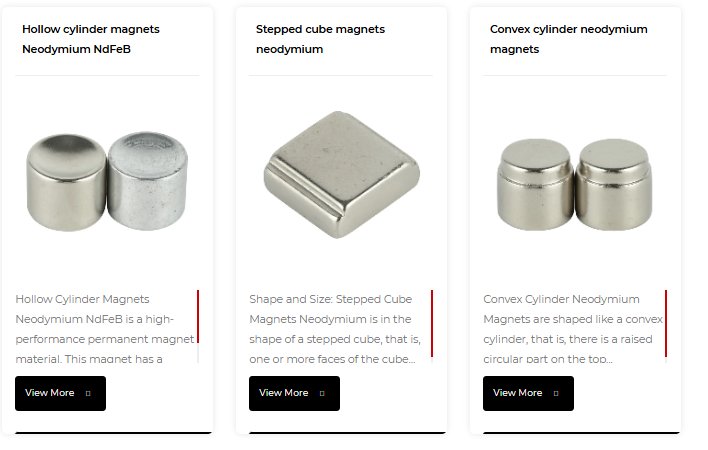

NdFeB magnety s dutým valcom, neodymové magnety so stupňovitými kockami a konvexné valcové permanentné magnety pre aplikácie motorov a presných zariadení

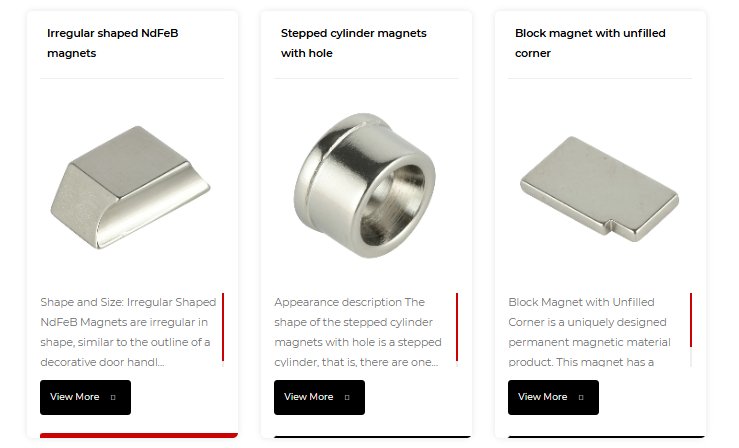

Nepravidelne tvarované magnety NdFeB, stupňovité valcové magnety s otvorom a blokové magnety s nevyplneným rohom – navrhnuté podľa presných špecifikácií zákazníka
Segmentové oblúkové magnety sú najpoužívanejšou geometriou pre povrchovo namontované a vnútorné rotory motorov s permanentnými magnetmi. Presné brúsenie zaisťuje, že polomer oblúka a uhlové rozmery sú dodržané v rozmedzí ±0,03 mm, čo je rozhodujúce pre konzistentnú hustotu toku vzduchovej medzery a nízke zvlnenie krútiaceho momentu. Klinovité magnety sa používajú v konfiguráciách poľa Halbach a určitých konštrukciách lineárnych motorov. Dutý valec a prstencové magnety s viacpólovou magnetizáciou sú bežné v kolesách enkodéra, spojkových zostavách a kompaktných BLDC motoroch. Nepravidelné a stupňovité tvary — vrátane blokových magnetov s nevyplnenými rohmi, konvexných valcov a stupňovitých valcov s otvormi – sú vyrábané podľa presných CAD špecifikácií zákazníka, čo umožňuje konštruktérom optimalizovať magnetické obvody bez toho, aby boli obmedzovaní štandardnými geometriami katalógu.
Teplota je najdôležitejšou premennou výkonu NdFeB magnety pre motory . Na rozdiel od feritových magnetov, ktoré majú kladné teplotné koeficienty koercitivity, NdFeB magnety strácajú koercitivitu, keď teplota stúpa – jav opísaný teplotnými koeficientmi Br (zvyčajne -0,09 až -0,12 % na stupeň Celzia) a Hcj (zvyčajne -0,40 až -0,60 % na stupeň Celzia pre štandardné triedy). Ak prevádzková teplota prekročí bod kolena demagnetizačnej krivky, dôjde k nevratnej strate toku.
Tujinove vysokoteplotné NdFeB magnety udržiavať spoľahlivý magnetický výkon v celom prevádzkovom rozsahu -40 stupňov Celzia až 200 stupňov Celzia alebo viac. Pokročilá technológia difúzie na hranici zŕn (GBD) – v ktorej sa Dy alebo Tb selektívne difunduje do hraníc zŕn a nie pridáva sa hromadne – umožňuje zvýšenie koercitivity s minimálnou obetou remanencie, čo umožňuje magnety motora s vysokým krútiacim momentom ktoré prekonávajú konvenčné druhy substituované ťažkými vzácnymi zeminami z hľadiska ceny aj výkonu.
Čiarový graf ukazuje, ako sa remanencia znižuje so zvyšujúcou sa prevádzkovou teplotou v troch variantoch triedy NdFeB rovnakej základnej energetickej triedy: N42, N42H a N42UH. Pri štandardných magnetoch N42 dochádza k nevratnej demagnetizácii nad 80 stupňov Celzia , čo ich robí nevhodnými pre aplikácie motorov, kde teploty vinutia môžu pri nepretržitom zaťažení prekročiť túto prahovú hodnotu. N42H, so svojou vyššou vnútornou koercitivitou dosiahnutou prostredníctvom kontrolovaného pridávania dysprosia, rozširuje použiteľný rozsah na približne 120 stupňov Celzia, čo je dostatočné pre mnohé priemyselné servomotory a aplikácie motorov spotrebičov. Magnety N42UH udržujú užitočné úrovne toku až do 180 stupňov Celzia , čo z nich robí výber pre EV trakčné motory, letecké pohony a priemyselné pohony s vysokým cyklom. Čím je teplotný gradient aplikácie strmší, tým je kritickejšie pracovať s a výrobca neodymových magnetov ktorí môžu poskytnúť správnu špecifikáciu triedy a údaje z validačných testov – vrátane kriviek tepelnej demagnetizácie nameraných na skutočných výrobných dávkach – na potvrdenie výkonu v zamýšľanom prevádzkovom prostredí. Tujin poskytuje kompletné magnetické charakterizačné údaje s každou zásielkou magnetu motora.
Nepotiahnuté sintrované magnety NdFeB sú náchylné na koróziu v dôsledku elektrochemickej interakcie medzi fázou Nd2Fe14B a fázou hraníc zŕn bohatou na neodým. Bez vhodnej povrchovej ochrany vedie oxidácia k odlupovaniu, strate magnetického toku a kontaminácii okolitých zostáv. Pokročilé nátery sú preto kritickým rozlišovacím znakom kvality pre každého vlastné magnety NdFeB výrobca slúžiaci na motorové a priemyselné aplikácie.
Ako a továreň na magnety vzácnych zemín s plnou vlastnou schopnosťou nanášania náterov, Tujin Magnetic Industry vyberá a overuje optimálny náterový systém pre každú zákaznícku aplikáciu, čím zaisťuje, že výkon ochrany povrchu je overený zrýchleným testovaním korózie pred začatím sériovej výroby.
Kompletné Technický list magnetu NdFeB poskytuje magnetické, tepelné a fyzikálne parametre potrebné na úplnú charakteristiku magnetu pre inžiniersky dizajn. Nasledujúca tabuľka sumarizuje kľúčové parametre a ich typické rozsahy hodnôt pre spekaný NdFeB:
| Parameter | Symbol | Typický rozsah (N35–N52) | Inžiniersky význam |
|---|---|---|---|
| Remanencia | Br | 1,17 – 1,48 T | Hustota toku vzduchovej medzery; priamo poháňa krútiaci moment motora |
| Nátlak (vnútorná) | Hcj | 955–2000 kA/m | Odolnosť proti demagnetizácii; kritické pre použitie pri vysokých teplotách |
| Energetický produkt | BHmax | 263–414 kJ/m3 | Celková magnetická sila na jednotku objemu |
| Curieova teplota | Tc | 310-380 °C | Limit absolútnej magnetickej saturácie (bez prevádzkovej teploty) |
| tepl. Coeff. br | alfa (Br) | -0,09 až -0,12 %/C | Reverzibilná zmena toku s teplotou |
| Hustota | rho | 7,4–7,6 g/cm3 | Odhad hmotnosti pre výpočty vyváženia rotora |
Radarová tabuľka porovnáva spekané NdFeB, feritové a Alnico magnety v šiestich kľúčových výkonnostných dimenziách relevantných pre motorové a priemyselné aplikácie. NdFeB dominuje v remanencii, energetickom produkte a koercitivite — tri vlastnosti, ktoré určujú, koľko krútiaceho momentu dokáže motor vyprodukovať na jednotku objemu magnetu a ako odolný je voči demagnetizácii v nepriaznivých poľných podmienkach. Feritové magnety dosahujú najvyššie skóre odolnosti voči korózii a nákladovej efektívnosti, vďaka čomu sú vhodné pre jednoduché aplikácie s nízkou spotrebou energie v benígnych prostrediach, ale ich energetický produkt je zvyčajne 5 až 8-krát nižší ako ekvivalentný objem NdFeB, čo výrazne obmedzuje ich vhodnosť pre magnety motora s vysokým krútiacim momentom . Alnico magnety – zliatina železa, hliníka, niklu a kobaltu – ponúkajú vynikajúcu teplotnú stabilitu a používajú sa v špecializovaných senzoroch a analógových prístrojoch, ale vďaka extrémne nízkej koercitivite sú citlivé na demagnetizáciu v rozptylových poliach motorových zostáv, čo obmedzuje ich použitie ako permanentné magnety pre elektromotory . Pre náročné motorické aplikácie NdFeB od kvalifikovaného výrobca magnetov vzácnych zemín s vhodným výberom akosti a povrchovou úpravou je technicky najlepšou voľbou pre väčšinu kľúčových výkonových rozmerov.
Na účely dovozu a vývozu NdFeB magnet HS kód zvyčajne spadá pod HS 8505.11 — permanentné magnety z kovu — v rámci širšej klasifikácie harmonizovaného systému pre elektromagnety a permanentné magnety (kapitola 85). Kupujúci získavajúci zdroje od a Továreň na magnety NdFeB v Číne by mali potvrdiť špecifický 10-miestny kód HS platný v ich jurisdikcii, pretože podtriedy sa líšia medzi kombinovanou nomenklatúrou EÚ, americkým zoznamom HTS a inými vnútroštátnymi tarifnými systémami. Tujin Magnetic Industry poskytuje plnú podporu colnej dokumentácie, vrátane osvedčení o krajine pôvodu, vyhlásení o zložení materiálu a vyhlásení o súlade s REACH/RoHS.
Recyklácia magnetov NdFeB je čoraz dôležitejšou témou, keďže celosvetový dopyt po prvkoch vzácnych zemín rastie a odolnosť dodávateľského reťazca sa stáva strategickou prioritou. Spekaný šrot NdFeB – vrátane výrobných odrezkov, vyradených dielov a motorových magnetov na konci životnosti – možno opätovne spracovať hydrometalurgickými alebo priamymi recyklačnými cestami na získanie neodýmu, dysprózia a iných cenných prvkov. Európsky zákon o kritických surovinách a ekvivalentné politiky v USA a Japonsku stanovujú ciele pre recyklovaný obsah magnetov vzácnych zemín v elektrických vozidlách a veterných turbínach, čím vytvárajú významný regulačný stimul pre dodávateľské reťazce recyklácie s uzavretým cyklom.
Ningbo Tujin Magnetic Industry Co., Ltd. je profesionál Výrobca magnetov NdFeB a továreň na magnety vzácnych zemín špecializujúca sa na výrobu a predaj vysokovýkonných spekaných neodymových-železo-bórových magnetov. S dlhoročnými skúsenosťami v oblasti magnetických materiálov vyniká Tujin v poskytovaní motorové magnety odolné voči vysokej teplote a customized magnetic solutions with superior precision and stability.
Ako a recognized dodávateľ neodýmových magnetov k popredným svetovým značkám slúži Tujin širokému spektru priemyselných odvetví vrátane nových energetických vozidiel, priemyselnej automatizácie, domácich spotrebičov, presných lekárskych prístrojov a energetických zariadení. Hlavné výhody produktu zahŕňajú pokročilú technológiu vysokoteplotných magnetov motora pracujúcu od -40 stupňov Celzia do 200 stupňov Celzia a viac; komplexná možnosť vlastného tvaru zahŕňajúca kotúč, blok, oblúkový segment, krúžok, tyč, klin a zložité nepravidelné geometrie; a prémiové náterové systémy vrátane Ni-Cu-Ni, epoxidu, zinku a parylénu.
Tujin, známy pre výnimočnú kvalitu produktov, rýchle dodacie lehoty a vysokú flexibilitu výroby, sa stal dôveryhodným dlhodobým partnerom pre popredné spoločnosti vo viacerých odvetviach po celom svete. Či už požadujete štandard N35 až N52 magnets v katalógových tvaroch alebo plne prispôsobených magnetoch NdFeB navrhnutých podľa presných špecifikácií výkresu poskytuje Tujin profesionalitu, efektívnosť a spoľahlivosť, aby vaše produkty posilnili vynikajúcim magnetickým výkonom.
